玻璃鱗片防腐的主要性能及施工方法
作者：hengke來源：河北君正防腐保溫有限公司時間：2019-04-23 05:03訪問量：
描述：玻璃鱗片防腐常用脫硫塔內(nèi)部、鋼結(jié)構(gòu)結(jié)構(gòu)防腐領(lǐng)域中使用。玻璃鋼鱗片防腐中含有大量玻璃鱗片，隨著玻璃鋼鱗片的不斷完善和深入，其屏蔽性輕、防滲漏強(qiáng)、防銹蝕性，得到進(jìn)一步的發(fā)揮。所以在化工、冶金、建筑行業(yè)中有大量應(yīng)用，具有優(yōu)良的耐水性、耐鹽水性、耐油性、耐堿性及一定程度的耐酸性。
玻璃鱗片防腐的主要性能及施工方法
玻璃鱗片防腐常用脫硫塔內(nèi)部、鋼結(jié)構(gòu)結(jié)構(gòu)防腐領(lǐng)域中使用。玻璃鋼鱗片防腐中含有大量玻璃鱗片，隨著玻璃鋼鱗片的不斷完善和深入，其屏蔽性輕、防滲漏強(qiáng)、防銹蝕性，得到進(jìn)一步的發(fā)揮。所以在化工、冶金、建筑行業(yè)中有大量應(yīng)用，具有優(yōu)良的耐水性、耐鹽水性、耐油性、耐堿性及一定程度的耐酸性。
一、玻璃鱗片防腐性能：
玻璃鱗片防腐涂料雖然施工簡單，可用刷涂、滾筒涂和高壓無氣噴涂，但其施工尤其不可忽視、需要掌握訣竅。隨著玻璃鱗片涂料質(zhì)量的完善和應(yīng)用推廣的深入，其卓越的防銹蝕性能、抗?jié)B透性能和耐蝕性能必將得到進(jìn)一步發(fā)揮。
玻璃鱗片防腐涂料涂裝前必須進(jìn)行表面處理，除油后用噴砂、噴丸進(jìn)行去銹及粗化處理。通常用4號砂或20～40目的石英砂，以5～7公斤/平方厘米壓縮空氣帶動砂粒，砂粒以50～70米/秒速度從噴嘴中噴出，表面達(dá)SISSa2.5規(guī)格，清除噴砂后的灰塵，在8h小時內(nèi)進(jìn)行涂裝。涂裝一般在干燥天氣進(jìn)行，溫度5℃以上、相對濕度85%以下。用同一種樹脂或玻璃鱗片(粒度較小的)作底漆，厚度為50微米，在底漆指觸干燥后就涂玻璃鱗片涂料。
二、玻璃鱗片防腐涂料時需注意的幾點(diǎn)：
涂料的充分?jǐn)嚢瑁煌苛匣贤袒瘎┑幕旌希徽扯日{(diào)整；活性適用期；涂裝機(jī)具(機(jī)械)的清洗與保養(yǎng)；玻璃鱗片尺寸。以上諸點(diǎn)通常按涂料廠規(guī)定進(jìn)行，逐層施工，直至涂到設(shè)計厚度，表面用細(xì)料或純樹脂罩光一道。完成涂裝后在20℃養(yǎng)護(hù)48h以上，進(jìn)行目測是否存在明顯凹凸、脫層、氣泡、開裂、異物夾人及不固化缺陷。再用放電式脈沖電火花針孔儀檢查針眼、孔隙，用電磁測厚儀測定厚度(鋼結(jié)構(gòu))，用巴柯爾硬度計檢測硬度。對針眼等缺陷處，要認(rèn)真修補(bǔ)，首先將缺陷及周圍處加工成缽狀，鏟去原涂層，打毛粗化處理，涂底涂層后再涂玻璃鱗片涂料。

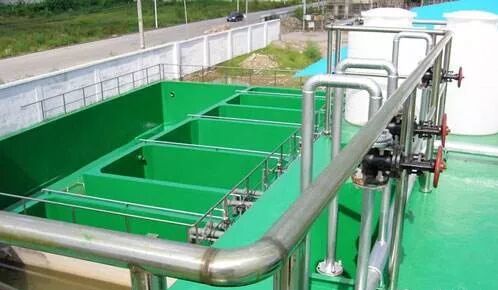

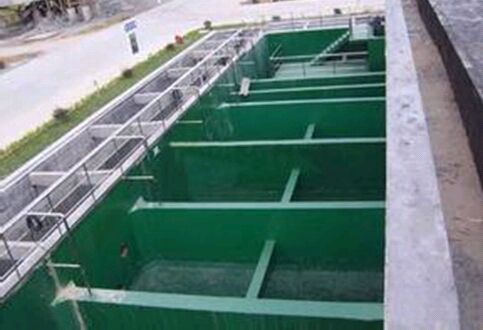

三、玻璃鱗片防腐施工方法：
玻璃鱗片防腐涂料用于貯槽內(nèi)部的耐蝕例子較多，作為外部防銹蝕目的的例證還較少，主要是取決于樹脂的耐候性；同時作為外部防銹蝕的涂料還有2個問題需要解決：一是玻璃鱗片涂料還沒有適當(dāng)質(zhì)量標(biāo)準(zhǔn)；與富鋅底漆和玻璃鱗片面漆配套也沒有標(biāo)準(zhǔn)。玻璃鱗片涂料標(biāo)準(zhǔn)的內(nèi)容較多：主劑、固化劑加入混合時沒有結(jié)塊，質(zhì)地均勻；混合性：能均勻混合；涂膜的外觀：與樣板相比差異不大；厚涂性：垂直面500um厚涂裝無流掛、無裂紋、無剝落；適用期：20℃時使用2小時以上；耐沖擊性：500克重鋼球從500毫米高落下沖擊涂膜，無裂紋、無剝落；干燥時間：16小時以內(nèi)；玻璃鱗片含量：20%以上。
